Дымососы ВД и Д

Описание

Тягодутьевые машины Д и ВД: надежность и эффективность в промышленных системах

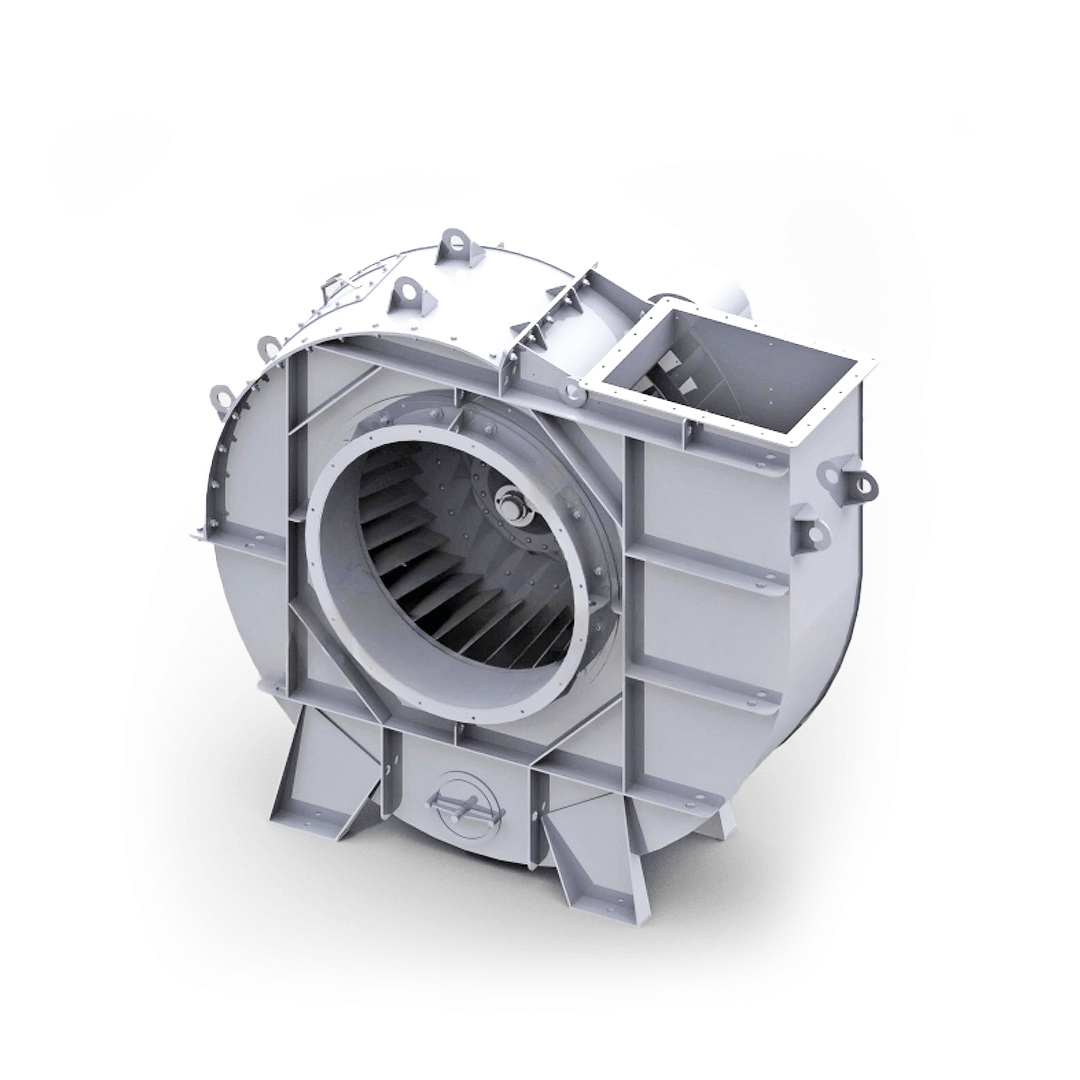

Тягодутьевые машины (ТДМ) типа Д и ВД предназначены для перемещения воздуха, дымовых газов и пылегазовоздушных смесей в стационарных котлах и промышленных установках. Рабочий диапазон температур – от -30°C до +200°C, запыленность – до 0,1 г/м³ (ВД) и 2 г/м³ (Д).

Конструктивные особенности:

• Исполнение: правого и левого вращения.
• Рабочее колесо: 32 загнутые вперед лопатки для стабильной тяги.
• Материалы: углеродистая или нержавеющая сталь.
• Корпус: усиленная улитка, поворот до 270°.
• Монтаж: установка внутри помещений или под навесом.

Преимущества ТДМ концерна «Медведь»:

• Высокий КПД и низкое энергопотребление за счет точного расчета параметров.
• Прочная конструкция и износостойкость благодаря передовым технологиям.
• Минимальная вибрация – ниже требований ГОСТ, что увеличивает срок службы.
• Индивидуальный подбор по параметрам эксплуатации.
• Шеф-монтаж от специалистов для безошибочной установки.

Характеристики

Технические характеристики

Технические характеристики тягодутьевых машин типа ВМ №15-21, ВМ-40/750-180/1100, ВВСМ №1-3

Типоразмер машины	Произво-дительность, Q, м3/ч	Полное давление, Pa, Па	Макси-мальный КПД, ƞ, %	Частота вращения, мин-1	Электродвигатель				Масса без эл. дв., кг
					Типоразмер	Мощность, кВт	Частота вращения, мин-1	Напря-жение, В
ВМ-15	38 000	7 250	82	1 500	А315S4	160	1 500	380/660	2 005
ВМ-17	58 000	9 150	82	1 500	АИР355M4У2	315	1 500	380/660	2 390
					ДАЗО4-400ХК-4У1	315	1 500	6 000
ВМ-18	108 000	10 800	80	1 500	ДАЗО4-400У-4МУ1	500	1 500	6 000	2 750
					ДАЗО4-85/43-4У1	500	1 500	10 000
ВМ-18Дл	110 000	10 800	80	1 500	ДАЗО4-400У-4МУ1	500	1 500	6 000	3 720
					ДАЗО4-85/43-4У1	500	1 500	10 000
ВМ-18ДлМ	106 000	8 720	80	1 500	ДАЗО4-400У-4МУ1	500	1 500	6 000	3 630
					ДАЗО4-85/43-4У1	500	1 500	10 000
ВМ-20	150 000	12 880	82	1 500	ДАЗО4-450У-4МУ1	800	1 500	6 000	4 050
					ДАЗО4-85/55-4У1	800	1 500	10 000
					ДАЗО4-560Х-4ДУ1	1 000	1 500	10 000
ВМ-20Дл	150 000	13 500	80	1 500	ДАЗО4-450У-4МУ1	800	1 500	6 000	5 100
					ДАЗО4-85/55-4У1	800	1 500	10 000
					ДАЗО4-560Х-4ДУ1	1 000	1 500	10 000
ВМ-21	61 000	8 821	72	1 000	ДАЗО4-400ХК-6У1	250	1 000	6 000	5 350
ВМ40/750IБ	40 000	7 357	70	1 500	АИР315М4У2	200	1 500	380/660	2 050
ВМ-50/1000IБ	54 800	10 693	70	1 500	АИР355S4У2	250	1 500	380/660	2 620
					АИР355М4У2	315	1 500	380/660
					ДАЗО4-400ХК-4У1	315	1 500	6 000
ВМ-75/1200IБ	75 000	12 262	72	1 500	ДАЗО4-400У-4У1	500	1 500	6 000	3 100
ВМ-100/1000У	90 000	10 136	70	1 500	ДАЗО4-400Х-4У1	400	1 500	6 000	3 900
					ДАЗО4-400У-4МУ1	500	1 500	6 000
					ДАЗО4-85/43-4У1	500	1 500	10 000
ВМ-100/1200У	90 800	11 693	70	1 500	ДАЗО4-400У-4МУ1	500	1 500	6 000	4 050
					ДАЗО4-85/43-4У1	500	1 500	10 000
					ДАЗО4-450Х-4У1	630	1 500	6 000
ВМ-160/850-I	160 000	8 730	72	1 000	ДАЗО4-450У-6У1	630	1 000	6 000	7 740
					2АДО-630-6000-6У1	630	1 000	10 000
					ДАЗО4-560Х-6У1	1 000	1 000	6 000
ВМ-180/1100-I	180 000	14 225	72	1 500	ДАЗО4-560Х-4У1	1 250	1 500	6 000	6 160
					АОД-1250-4У1	1 250	1 500	6 000
					ДАЗО4-560УК-4ДУ1	1 250	1 500	10 000
ВВСМ-1-I	14 000	5 149	62	1 500	—	—	1 500	—	1 850
ВВСМ-2-I	33 000	5 022	62	1 000	АИР355S6У2	160	1 000	380/660	3 950
ВВСМ-3-I	60 000	4 558	62	1 000	—	—	1 000	—	4 400

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=70°С.

Габаритные размеры

Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

Габаритные и присоединительные размеры машин ВM

Габаритные и присоединительные размеры центробежных тягодутьевых машин

Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-15	0°÷30°	1 500	650	650	418	1 500	830	875	12	18	2 125	725	2 540	939
	45°÷105°	1 400	650	650	418
	120°÷150°	1 300	650	650	418
	165°÷210°	1 200	650	650	418
	225°÷255°	1 100	650	650	418
	270°	1 100	1 600	650	418
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	0°÷270°	2 180	928	555	822	300	910	390	418	252	700	620	16	20
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-17	0°÷45°	1 700	650	650	458	1 700	960	1 030	14	18	2 116	700	2 860	1 077
	60°÷105°	1 600	650	650	458
	120°÷150°	1 500	650	650	458
	165°÷180°	1 400	650	650	458
	195°÷255°	1 300	650	650	458
	270°	1 200	1 800	650	458
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	0°÷270°	2 450	1 048	555	906	340	980	460	458	248	700	620	16	20
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-18 ВM-18Дл	30°	1 100	1 246	1 615	400	1 800	1 100	1 175	14	18	2 294	780	3 010	1 170
	60°	1 050	1 221	1 477	400
	90°	750	1 355	1 637	400
	150°	950	1 069	1 323	400
	180°	750	1 145	1 417	400
	270°	750	1 878	1 179	400
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	30°÷270°	2 670	1 175	555	900	540	975	618	400	375	700	620	16	16
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-18ДлМ	90°	1 128	985	1 230	400	1 710	1 170	1 280	19	24	2 480	402	3 140	1 170
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	90°	2 760	1 100	630	900	540	1 020	660	400	525	920	1 050	24	20
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-20 ВM-20Дл	30°	1 200	1 375	1 801	450	2 000	1 245	1 325	18	18	2 805	950	3 420	1 300
	60°	750	1 598	1 909	450
	90°	750	1 518	1 839	450
	150°	1 200	933	1 267	450
	180°	750	1 294	1 605	450
	270°	750	2 058	1 356	450
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	30°÷270°	2 926	1 270	622	1 000	600	1 075	680	450	470	800	710	16	18
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-21	90°	1 400	965	1 250	645	2 100	1 070	1 200	22	22	2 324	426	3 260	1 230
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	90°	2 830	1 230	770	890	525	1 020	645	645	330	920	1 090	24	22

Габаритные и присоединительные размеры центробежных тягодутьевых машин ВM

Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-40-750-IБ	180°	435	887	1 045	250	1 325	710	795	19	18	1 742	274	1 950	770
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	180°	2 175	850	435	580	360	670	440	250	408	625	1 040	20	18
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-50-1000-IБ	60°	—	—	—	—	1 600	890	940	18	18	1 847	307	2 950	905
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	60°	2 330	1 250	757	750	494	848	580	—	—	830	1 280	18	26
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-75-1200-IБ	0°÷345°	—	—	—	—	1 716	880	970	19	19	1 908	323	2 535	955
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	0°÷345°	2 717	1 450	435	834	534	928	620	—	—	625	1 040	18	26
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-100/1000У	75°	1 450	850	850	600	1 620	960	1 050	18	18	2 203	328	3 220	1 048
	150°	1 320	850	850	600
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	75°,150°	2 700	1 300	770	915	470	1 024	570	600	330	920	1 090	18	26
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-100/1200У	75°	1 450	850	850	600	1 740	960	1 050	18	18	2 203	328	3 220	1 048
	150°	1 320	850	850	600
		Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	75°,150°	2 700	1 300	770	915	470	1 024	570	600	330	920	1 090	18	26
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-160/850-I	60°	1 135	1 735	2 145	1 000	2 200	1 600	1 715	19	22	2 856	624	4 120	1 512
	90°	1 135	1 400	1 800	1 000
	150°	1 135	1 400	1 800	1 000
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	60°÷150°	3 780	1 740	630	1 382	880	1 530	1 000	1 000	378	920	1 050	24	20
Типоразмер машины	ⱷ	Размеры, мм
		h1	L1	L2	L4	D	D1	D2	d	d2	A	a	B	b
ВM-180/1100-I	60°	1 220	1 280	1 605	670	1 830	1 300	1 410	19	22	2 679	502	3 480	1 255
	90°	1 220	1 165	1 480	670
	ⱷ	Размеры, мм											N	N2
		H	h	h2	C	E	T1	T2	L3	L5	L6	L7
	60°,90°	3 180	1 450	630	1 150	732	1 310	860	670	488	920	1 050	24	20

Аэродинамические характеристики

ВМ-15

ВМ-17

ВМ-18

ВМ-18А

ВМ-18Дл

ВМ-18ДлМ

ВМ-20

ВМ-20А

ВМ-20Дл

ВМ-21

ВМ-40/750-IБ

ВМ-40/750-IIБ

ВМ-50/1000-IБ

ВМ-50/1000-IIБ

ВМ-75/1200-IБ

ВМ-75/1200-IIБ

ВМ-100/1000-У

ВМ-100/1200-У

ВМ-160/850-I

ВМ-180/1100-I

Акустические характеристики

Акустические характеристики тягодутьевых машин типа ВМ

Типоразмер машины	Частота вращения, мин-1	Зона измерений	Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц							LpA, дБА
			125	250	500	1000	2000	4000	8000
ВМ-15	1 500	Нагнетание	112	115	116	114	112	110	106	119
		Всасывание	108	111	112	110	108	106	102	115
		Вокруг корпуса	105	106	106	104	101	98	93	109
ВМ-17	1 500	Нагнетание	116	119	120	118	116	114	110	123
		Всасывание	112	115	116	114	113	111	106	120
		Вокруг корпуса	109	110	110	108	105	102	98	113
ВМ-18	1 500	Нагнетание	119	123	124	118	120	118	114	127
		Всасывание	116	118	120	114	117	115	120	125
		Вокруг корпуса	113	114	114	108	109	107	102	116
ВМ-18Дл	1 500	Нагнетание	119	125	120	116	114	112	108	123
		Всасывание	116	120	117	114	112	111	111	121
		Вокруг корпуса	108	114	111	109	108	107	97	115
ВМ-20	1 500	Нагнетание	122	126	127	121	123	121	117	130
		Всасывание	119	121	123	117	120	118	123	126
		Вокруг корпуса	116	117	117	111	112	110	105	120
ВМ-20Дл	1 500	Нагнетание	123	129	124	120	118	116	112	127
		Всасывание	120	124	121	118	116	114	114	124
		Вокруг корпуса	112	118	115	113	112	111	100	119
ВМ-21	1 200	Нагнетание	134	124	127	120	118	119	117	128
		Всасывание	134	124	127	120	118	119	117	128
		Вокруг корпуса	119	111	113	107	108	108	105	116
ВМ-40/750-IБ	1 500	Нагнетание	119	119	120	119	118	116	113	125
		Всасывание	118	118	118	118	115	113	111	123
		Вокруг корпуса	113	117	115	112	110	109	105	118
ВМ-50/1000-IБ	1 500	Нагнетание	126	124	131	123	122	118	118	131
		Всасывание	120	119	126	118	117	113	113	126
		Вокруг корпуса	115	115	120	113	111	108	106	120
ВМ-75/1200-IБ	1 500	Нагнетание	104	109	108	105	102	96	90	110
		Всасывание	123	125	131	127	125	120	115	132
		Вокруг корпуса	119	122	127	124	121	116	112	129
ВМ-160/850-I	1 500	Нагнетание	130	120	123	116	114	115	113	124
		Всасывание	130	120	123	116	114	115	113	124
		Вокруг корпуса	115	107	109	103	103	103	101	112
ВМ-180/1100-I	1 500	Нагнетание	132	122	125	118	116	117	115	126
		Всасывание	132	122	125	118	116	117	115	126
		Вокруг корпуса	117	109	111	105	105	105	103	114

ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=70°С.
