Дымососы ДН – эффективные вентиляторы для принудительной тяги и удаления продуктов горения в котельных, вентиляционных и промышленных системах. Рабочий диапазон температур от -30°C до +40°C. Надежная конструкция, разные модификации и высокое КПД.

ДН-6.3;  ДН-8; ДН-9; ДН-10; ДН-11.2; ДН-12,5; ДН-12,5Ф исп-1; ДН-13; ДН-15; ДН-15НЖ; ДН-17; ДН-17НЖ; ДН-19; ДН-19НЖ; ДН-19С; ДН-21; ДН-21МФ; ДН-22; ДН-22Ф; ДН-24; ДН-24.3; ДН-24НЖ; ДН-24Ф; ДН-26; ДН-26Ф

Категория: Тягодутьевые машины

Описание

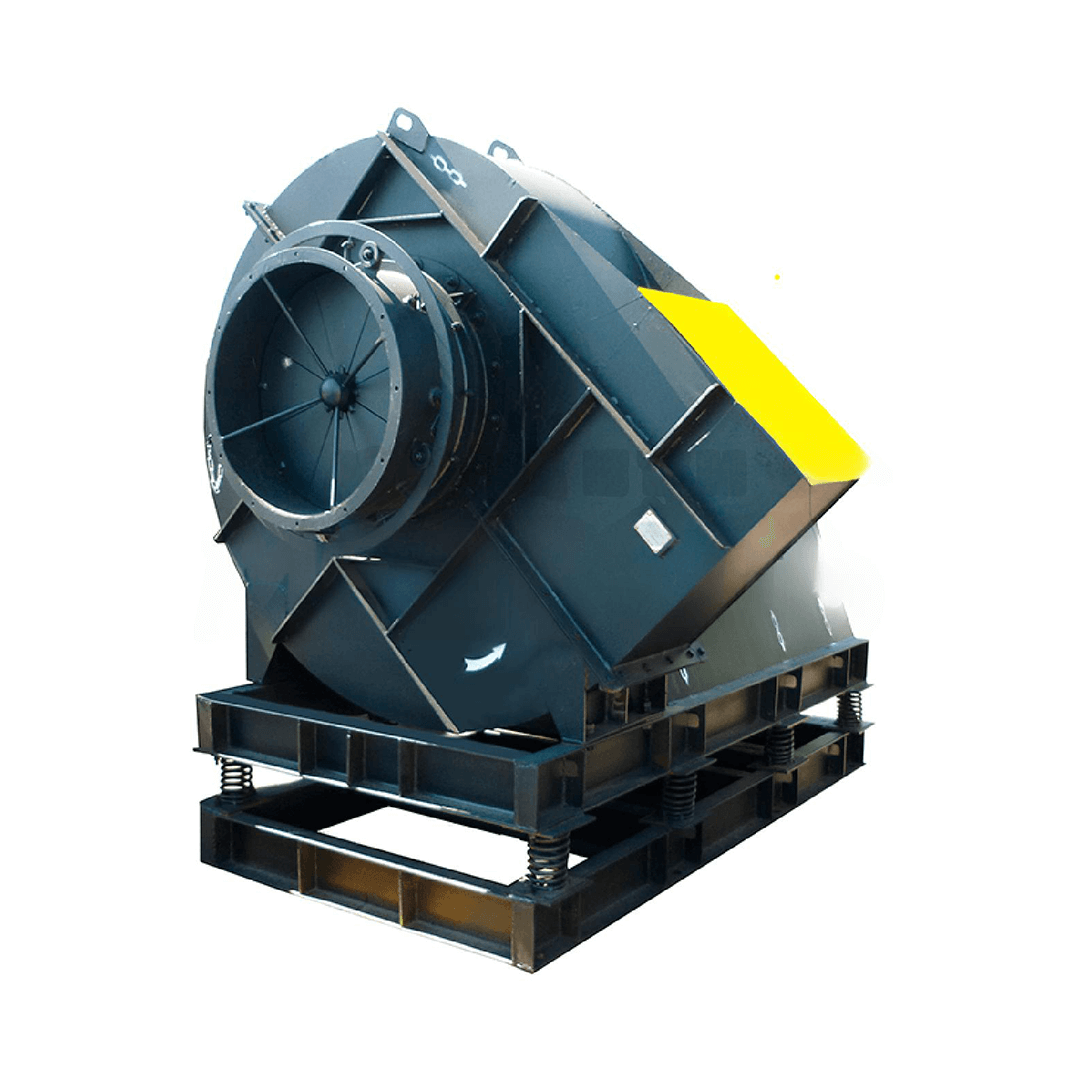

Дымососы ДН: надежное оборудование для удаления продуктов горения

Дымососы ДН предназначены для создания принудительной тяги в котельных, зерновых элеваторах, печах и других промышленных установках. Они эффективно удаляют продукты горения и подают приточный воздух, обеспечивая стабильную работу оборудования.

Особенности конструкции:

  • Тип: одностороннее всасывание, правого и левого вращения.
  • Рабочее колесо: 16 лопаток для равномерного потока.
  • Корпус: угол разворота 90° (опционально до 270°).
  • Материалы: углеродистая или нержавеющая сталь.
  • Монтаж: крепление к воздуховодам и фундаменту.

Преимущества дымососов ДН от концерна «Медведь»:

  • Оптимальный подбор параметров для максимального КПД и экономии энергии.
  • Современные технологии проектирования – 3D-моделирование, аэродинамические расчеты.
  • Собственная испытательная база – контроль баланса, температуры и вибрации.
  • Низкая вибрация – 4,5 мм/с (ниже требований ГОСТ).
  • Выбор подшипникового узла: SKM (консистентная смазка) или «масляная ванна».
  • Дополнительные опции: люки для чистки, пробки для слива конденсата.

Характеристики

Технические характеристики

Технические характеристики тягодутьевых машин типа ДН №6,3÷13

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, ђ, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощ-ность, кВт Частота вращения, мин-1 Напря-жение, В
исп-1 исп-3 исп-5
ДН-6,3 3 450 425 83 1 000 5АМ112МВ6 4 1 000 380/660 325 510 460
5 220 965 83 1 500 5АМ112М4 5,5 1 500 380/660 325 510 460
ДН-8 7 050 765 83 1 000 5А160S6 11 1 000 380/660 500 695 650
10 550 1 725 83 1 500 5А160S4 15 1 500 380/660 503 698 653
ДН-9 9 950 1 000 83 1 000 5А160S6 11 1 000 380/660 544 789 725
15 000 2 240 83 1 500 5А160S4 15 1 500 380/660 547 792 728
ДН-10 13 550 1 200 83 1 000 5А160S6 11 1 000 380/660 618 898 836
20 250 2 690 83 1 500 АИР180M4 30 1 500 380/660 697 964 902
ДН-11,2 18 750 1 580 83 1 000 5А200M6 22 1 000 380/660 955 1 345 1 270
27 750 3 570 83 1 500 5А200L4 45 1 500 380/660 978 1 370 1 335
ДН-12,5 26 300 1 960 83 1 000 5А200L6 30 1 000 380/660 1 165 1 532 1 456
39 250 4 425 83 1 500 5АМ150S4 75 1 500 380/660 1 345 1 754 1 710
ДН-13 37 750 1 920 83 1 000 5А200L6 30 1 000 380/660 1 168 1 570 1 450
56 750 4 330 83 1 500 5АМ280S4e 110 1 500 380/660 1 650 2 050 2 015

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=100°С.

Технические характеристики тягодутьевых машин типа ДН №15÷26

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, ђ, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В
ДН-15
(ДН-15 ГМ)		 38 000 1 670 85 750 А280S8 55 750 380/660 2 140
(2 090)
50 500 2 975 1 000 А280S6 75 1 000 380/660
76 500 6 660 1 500 А315M4 200 1 500 380/660
А355SMA4 250 1 500 380/660
ДН-17
(ДН-17 ГМ)		 55 500 2 175 85 750 А280S8 55 750 380/660 2 430
(2 360)
74 000 3 875 1 000 А315M6 132 1 000 380/660
А355SMA6 160 1 000 380/660
110 500 8 685 1 500 ДАЗО4-400ХК-4МУ1 315 1 500 6 000
ДАЗО4-400Х-4МУ1 400 1 500 6 000
ДН-19
(ДН-19 ГМ)		 62 000 1 700 85 600 АИР355S10 90 600 380/660 3 630
(3 550)
78 000 2 700 750 A355SMA8 132 750 380/660
105 000 4 620 1 000 АИР355MA6 200 1 000 380/660
А355SMC6 250 1 000 380/660
ДАЗО4-400XK-6MУ1 250 1 000 6 000
ДН-19C 155 000 11 700 86 1 500 ДАЗО4-450Y-4MУ1 800 1 500 6 000 3 450
ДН-21
(ДН-21 ГМ)		 83 000 2 100 85 750 АИР355M10 110 600 380/660 4 600
(4 500)
105 000 3 300 750 А355SMB8 160 750 380/660
135 000 5 850 1 000 ДАЗО4-400Х-6МУ1 315 1 000 6 000
ДАЗО4-400Y-6МУ1 400 1 000 6 000
ДН-22
(ДН-22 ГМ)		 128 000 2 000 82 600 ДАЗО4-400У-10МУ1 200 600 6 000 5 600
(5 430)
ДАЗО4-450Х-10МУ1 250 600 6 000
160 000 3 130 750 ДАЗО4-450Х-8МУ1 315 750 6 000
212 000 5 470 1 000 ДАЗО4-450Х-6МУ1 400 1 000 6 000
ДН-24
(ДН-24 ГМ)		 165 000 2 410 84 600 ДАЗО4-450Х-10У1 250 600 6 000 7 580
(6 750)
207 000 3 760 750 ДАЗО4-450УК-8У1 400 750 6 000
ДН-24,3 257 000 3 247 84 750 ДАЗО4-450УК-8МУ1 400 750 6 000 7 230
ДН-26
(ДН-26 ГМ)		 211 000 2 810 84 600 ДАЗО4-450У-10У1 315 600 6 000 8 740
(7 900)
265 000 4 420 750 2АДО-800/500-6000-
8/10У1		 800/500 750/600 6 000
ДАЗО4-560Х-8У1 630 750 6 000
ДАЗО4-560Х-8ДУ1 630 750 10 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=100°С.

Технические характеристики тягодутьевых машин типа ДН-НЖ №15÷24

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, ђ, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В
ДН-15НЖ 38 000 925 85 750 А280S8 55 750 380/660 2 400
50 500 1 650 1 000 А280S6 75 1 000 380/660
76 500 3 690 1 500 А315M4 200 1 500 380/660
А355SMA4 250 1 500 380/660
ДН-17НЖ 55 500 1 205 85 750 А280S8 55 750 380/660 2 750
76 000 2 150 1 000 А315M6 132 1 000 380/660
А355SMA6 160 1 000 380/660
110 500 4 815 1 500 ДАЗО4-400ХК-4МУ1 315 1 500 6 000
ДАЗО4-400Х-4МУ1 400 1 500 6 000
ДН-19НЖ 62 000 945 85 600 АИР355S10 90 600 380/660 4 000
78 000 1 500 750 А355SMA8 132 750 380/660
105 000 2 560 1 000 АИР355MA6 200 1 000 380/660
А355SMC6 250 1 000 380/660
ДАЗО4-400ХК-6МУ1 250 1 000 6 000
ДН-24НЖ 165 000 1 720 84 600 ДАЗО4-450Х-10У1 250 600 6 000 6 600
207 000 2 680 750 ДАЗО4-450УК-8У1 400 750 6 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=400°С (t=250°С для ДН-24НЖ).

Технические характеристики тягодутьевых машин типа ДН №12,5÷26Ф

Типоразмер машины Произво-дительность, Q, м3/ч Полное давление, Pa, Па Макси-мальный КПД, ђ, % Частота вращения, мин-1 Электродвигатель Масса без эл. дв., кг
Типоразмер Мощность, кВт Частота вращения, мин-1 Напря-жение, В
ДН-12,5Ф исп-1 29 800 2 310 85 1 000 5А200L8 30 1 000 380 1 180
45 000 5 270 1 500 5АМ250S4 75 1 500 380
ДН-21МФ
(ДН-21МФГМ)		 85 000 2 500 85 600 АИР355М10 110 600 380/660 4 630
(4 530)
106 430 3 930 750 А355МВ8 160 750 380/660
140 000 6 800 1 000 ДАЗО4-400Х-6МУ1 315 1 000 6 000
ДАЗО4-400У-6МУ1 400 1 000 6 000
ДН-22Ф
(ДН-22ФГМ)		 97 435 3 080 77 600 ДАЗО4-450Х-10МУ1 250 600 6 000 5 650
(5 480)
122 000 4 829 750 ДАЗО4-450УК-8У1 400 750 6 000
160 480 8 355 1 000 ДАЗО4-450Х-6У1 500 1 000 6 000
ДН-24Ф
(ДН-24ФГМ)		 126 192 3 665 77 600 ДАЗО4-450Х-10У1 250 600 6 000 7 630
(6 800)
158 000 5 747 750 ДАЗО4-450УК-8У1 400 750 6 000
ДАЗО4-560Х-8У1 630 750 6 000
АОД-800Х-8/10У1 630/400 750/600 6 000
2АДО-800/500-6000-
8/10У1		 800/500 750/600 6 000
2АДО-С-1000/630-
6000-8/10У1		 1 250/800 750/600 6 000
ДН-26Ф
(ДН-26ФГМ)		 159 730 4 300 77 600 ДАЗО4-450У-10У1 315 600 6 000 9 050
(8 250)
200 000 6 745 750 2АДО-800/500-6000-
8/10У1		 800/500 750/600 6 000
ДАЗО4-560Х-8У1 630 750 6 000
ДАЗО4-560Х-8ДУ1 630 750 10 000

Характеристики приведены в режиме максимального КПД для перемещаемой среды с параметрами: Pбар=760 мм рт. ст. и t=100°С.

Габаритные размеры



Схема разворотов корпусов тягодутьевых машин одностороннего всасывания.

Габаритные и присоединительные размеры ДН №6,3÷13 исполнения 1

Габаритные и присоединительные размеры центробежных тягодутьевых машин ДН №6,3÷13 исполнения 1

Типоразмер машины Размеры, мм
D D1 D2 d B b a Lmax L1 L2 L3 H
ДН-6,3 630 418 460 12 1 057 409,5 330 993 236 330 610 950
ДН-8 800 530 570 12 1 329 520 487 1 237 277 330 610 1 196
ДН-9 900 530 570 14 1 489 585 508 1 276 296 330 610 1 346
ДН-10 1 000 660 702 14 1 650 650 555 1 352 315 330 610 1 496
ДН-11,2 1 120 660 702 14 1 843 728 577 1 588 343 565 760 1 678
ДН-12,5
ДН-12,5Ф		 1 250 830 875 14 2 051 812,5 671 1 772 368 565 760 1 873
ДН-13 1 300 830 875 14 2 051 812,5 717 2 058 423 750 760 1 873
Типоразмер машины Размеры, мм N N2 n1 n2
h h1 C E T1 T2 t1 t2
ДН-6,3 413 532 315 236 366 285 122 95 8 12 3 3
ДН-8 523 580 400 300 450 354 90 118 12 12 5 3
ДН-9 593 580 450 338 500 388 100 97 12 18 5 4
ДН-10 663 600 500 375 552 425 92 85 12 22 6 5
ДН-11,2 748 700 560 420 605 472 121 118 12 18 5 4
ДН-12,5
ДН-12,5Ф		 838 730 625 470 675 520 135 104 16 20 5 5
ДН-13 838 760 625 580 675 630 75 63 16 38 9 10

Габаритные и присоединительные размеры ДН №6,3÷13 исполнения 3

Габаритные и присоединительные размеры центробежных тягодутьевых машин ДН №6,3÷13 исполнения 3

Типоразмер машины Размеры, мм
D D1 D2 d B b a Lmax L1 L2 L3 H
ДН-6,3 630 418 460 12 1 057 409,5 330 1 568 236 460 610 950
ДН-8 800 530 570 12 1 329 520 487 1 930 277 500 610 1 196
ДН-9 900 530 570 14 1 489 585 508 2 100 296 530 610 1 346
ДН-10 1 000 660 702 14 1 650 650 555 2 175 315 550 610 1 496
ДН-11,2 1 120 660 702 14 1 843 728 577 2 623 343 800 760 1 678
ДН-12,5
ДН-12,5Ф		 1 250 830 875 14 2 051 812,5 671 2 825 368 800 760 1 873
ДН-13 1 300 830 875 14 2 051 812,5 717 3 182 423 800 760 1 873
Типоразмер машины Размеры, мм N N2 n1 n2
h h1 C E T1 T2 t1 t2
ДН-6,3 413 532 315 236 366 285 122 95 8 12 3 3
ДН-8 523 580 400 300 450 354 90 118 12 12 5 3
ДН-9 593 580 450 338 500 388 100 97 12 18 5 4
ДН-10 663 600 500 375 552 425 92 85 12 22 6 5
ДН-11,2 748 700 560 420 605 472 121 118 12 18 5 4
ДН-12,5
ДН-12,5Ф		 838 730 625 470 675 520 135 104 16 20 5 5
ДН-13 838 760 625 580 675 630 75 63 16 38 9 10

Габаритные и присоединительные размеры ДН №6,3÷13 исполнения 5

Габаритные и присоединительные размеры центробежных тягодутьевых машин ДН №6,3÷13 исполнения 5

Типоразмер машины Размеры, мм
D D1 D2 d B b a L L1 L2 L3 L4 L5 L6
ДН-6,3 630 418 460 12 1510 409,5 330 1130 184 450 ? 236 ? 1114
ДН-8 800 530 570 12 1880 520 487 1324 215 420 ? 244 ? 1345
ДН-9 900 530 570 14 1970 585 508 1 486 296 450 59 244 394 1345
ДН-10 1 000 660 702 14 2242 650 555 1 550 315 450 59 244 456 1522
ДН-11,2 1 120 660 702 14 2 728 728 577 1 815 300 650 25 370 620 1 980
ДН-12,5
ДН-12,5Ф		 1 250 830 875 14 2950 812,5 671 1 930 326 650 25 330 660 2085
ДН-13 1 300 830 875 14 2950 812,5 717 2 030 381 650 25 330 660 2085
Типоразмер машины Размеры, мм N N2 N3 n1 n2
H h h1 C E T1 T2 t1 t2
ДН-6,3 950 413 532 315 236 366 285 122 95 8 12 4 3 3
ДН-8 1 196 523 580 400 300 450 354 90 118 12 12 4 5 3
ДН-9 1 346 593 580 450 338 500 388 100 97 12 18 5 5 4
ДН-10 1 496 663 600 500 375 552 425 92 85 12 22 5 6 5
ДН-11,2 1 678 748 730 560 420 605 472 121 118 12 18 5 5 4
ДН-12,5
ДН-12,5Ф		 1 873 838 730 625 470 675 520 135 104 16 20 5 5 5
ДН-13 1 873 838 730 625 580 675 630 75 63 16 38 5 9 10

Габаритные и присоединительные размеры машин ДН №15÷26

Габаритные и присоединительные размеры центробежных тягодутьевых машин ДН №15÷26

Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-15
ДН-15ГМ
ДН-15НЖ		 0°÷45° 1 500 650 650 674 1 500 1 100 1 175 14 18 2 221 715 2 538 975
60°÷105° 1 400 650 650 674
120°÷150° 1 300 650 650 674
165°÷210° 1 200 650 650 674
225°÷255° 1 100 650 650 674
270° 1 100 1 600 650 674
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 182 928 555 750 560 825 640 674 230 700 620 16 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-17
ДН-17ГМ
ДН-17НЖ		 0°÷45° 1 700 650 650 746 1 700 1 100 1 175 14 18 2 283 743 2 857 1 105
60°÷105° 1 600 650 650 746
120°÷150° 1 500 650 650 746
165°÷180° 1 400 650 650 746
195°÷255° 1 300 650 650 746
270° 1 200 1 800 650 746
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 462 1 048 555 850 632 920 700 746 228 700 620 16 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-19
ДН-19ГМ
ДН-19НЖ		 0° 750 1 646 900 1 362 1 900 1 245 1 325 18 18 2 834 924 3 209 1 235
15° 750 1 612 1 000 1 362
30° 1 000 1 437 1 200 1 362
45° 750 1 550 1 946 600
60° 750 1 513 1 808 600
75° 1 000 1 323 1 603 600
90° 750 1 437 1 740 600
105° 1 000 1 362 1 511 600
120° 1 100 1 096 1 362 600
135° 750 850 1 621 1 362
150° 1 200 877 1 137 600
165° 1 000 1 118 1 387 600
180° 750 1 220 1 514 600
270° 750 1 966 1 272 600
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 2 810 1 230 622 950 707 1 070 820 600 450 800 710 16 16
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-19С 45° 750 1 550 1 946 600 1 900 1 245 1 325 18 18 2 834 924 3 209 1 235
90° 750 1 437 1 740 600
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
45°,90° 2 810 1 230 622 950 707 1 070 820 600 450 800 710 16 16
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-21
ДН-21ГМ
ДН-21МФ
ДН-21МФГМ		 0° 750 1 812 900 1 432 2 100 1 650 1 720 18 18 2 923 980 3 703 1 365
15° 750 1 776 1 000 1 432
30° 750 1 745 1 200 1 432
45° 750 1 709 2 187 670
60° 750 1 668 2 005 670
75° 1 000 1 496 1 814 670
90° 750 1 585 1 927 670
105° 1 000 1 404 1 717 670
120° 1 200 1 207 1 482 670
135° 750 1 480 1 798 670
150° 1 200 1 095 1 386 670
165° 1 000 1 238 1 544 670
180° 750 1 353 1 685 670
270° 750 2 136 1 429 670
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 3 041 1 340 622 1 050 780 1 125 860 670 448 800 710 24 20
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-22
ДН-22ГМ
ДН-22Ф
ДН-22ФГМ		 0° 1 000 2 130 1 050 1 470 2 200 1 650 1 720 18 18 2 960 1 000 4 476 1 650
15° 750 2 144 1 100 1 470
30° 750 2 106 1 350 1 470
45° 1 000 1 958 2 634 600
60° 750 1 980 2 573 600
75° 750 1 914 2 495 600
90° 750 1 852 2 434 600
105° 1 000 1 690 2 228 600
120° 1 350 1 400 1 894 600
135° 750 1 050 2 238 1 470
150° 1 200 1 377 1 000 1 470
165° 1 000 1 434 1 960 600
180° 750 1 486 2 049 600
270° 750 2 628 1 640 600
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 3 578 1 464 622 1 540 818 1 650 930 600 500 800 710 24 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-24
ДН-24ГМ
ДН-24НЖ
ДН-24Ф
ДН-24ФГМ		 0° 750 2 425 1 200 1 545 2 400 1 800 1 905 19 19 3 225 998 4 817 1 780
30° 750 2 311 1 300 1 545
45° 1 070 2 140 2 899 740
60° 750 2 171 2 850 740
75° 750 2 100 2 750 740
90° 750 2 033 2 684 740
105° 1 000 1 879 2 465 740
150° 1 250 1 534 1 000 1 545
165° 1 000 1 604 2 198 740
180° 750 1 635 2 267 740
270° 750 2 866 1 828 740
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 3 840 1 500 630 1 676 893 1 800 990 740 502,5 920 1 050 24 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-24,3 180° 760 1 635 2 267 740 2 430 1 800 1 905 19 19 3 225 998 4 062 1 780
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
180° 3 840 1 500 630 1 676 893 1 800 990 740 502,5 920 1 050 24 18
Типоразмер машины ϕ Размеры, мм
h1 L1 L2 L4 D D1 D2 d d2 A a B b
ДН-26
ДН-26ГМ
ДН-26Ф
ДН-26ФГМ		 0° 750 2 637 1 250 1 620 2 600 2 020 2 110 19 19 3 300 1 036 5 247 1 945
30° 750 2 515 1 300 1 620
45° 1 050 2 359 3 252 740
60° 750 2 365 3 120 740
75° 750 2 288 2 997 740
90° 750 2 218 2 929 740
105° 1 000 2 072 2 736 740
150° 1 250 1 734 1 000 1 620
165° 1 050 1 756 2 403 740
180° 750 1 793 2 485 740
270° 750 3 101 2 025 740
ϕ Размеры, мм N N2
H h h2 C E T1 T2 L3 L5 L6 L7
0°÷270° 4 110 1 650 630 1 816 968 1 932 1 080 740 540 920 1 050 24 20
Аэродинамические характеристики

ДН-6,3

ДН-8

ДН-9

ДН-10

ДН-11,2

ДН-12,5

ДН-13

ДН-15

ДН-17

ДН-19

ДН-19С

ДН-21

ДН-22

ДН-24

ДН-24,3

ДН-26

ДН-15НЖ

ДН-17НЖ

ДН-19НЖ

ДН-24НЖ

ДН-12,5Ф исп-1

ДН-21МФ

ДН-22Ф

ДН-24Ф

ДН-26Ф

Акустические характеристики

Акустические характеристики тягодутьевых машин типа ДН №6,3÷26

Типоразмер машины Частота вращения, мин-1 Зона измерений Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ДН-6,3 1 000 Нагнетание 79 82 90 80 77 79 63 89
Всасывание 73 79 85 74 72 74 60 84
Вокруг корпуса 68 74 80 67 64 65 58 78
1 500 Нагнетание 87 89 94 91 88 83 78 96
Всасывание 83 85 90 87 84 79 74 92
Вокруг корпуса 78 80 84 81 77 71 66 85
ДН-8 1 000 Нагнетание 88 92 90 87 85 79 72 92
Всасывание 84 88 86 83 81 75 68 88
Вокруг корпуса 81 84 82 79 76 69 62 83
1 500 Нагнетание 96 98 103 100 97 92 87 105
Всасывание 92 94 99 96 93 88 83 101
Вокруг корпуса 87 89 93 90 86 80 75 94
ДН-9 1 000 Нагнетание 92 96 94 91 89 83 76 96
Всасывание 88 92 90 87 85 79 72 92
Вокруг корпуса 85 88 86 83 80 73 66 87
1 500 Нагнетание 99 102 107 104 101 96 91 109
Всасывание 95 98 103 100 97 92 87 105
Вокруг корпуса 90 93 97 94 90 84 79 98
ДН-10 1 000 Нагнетание 94 98 96 93 91 85 78 98
Всасывание 90 94 92 89 87 81 74 92
Вокруг корпуса 85 88 86 83 80 73 66 87
1 500 Нагнетание 101 104 109 106 103 98 93 111
Всасывание 96 99 104 101 99 97 91 107
Вокруг корпуса 92 95 99 96 92 86 81 100
ДН-11,2 1 000 Нагнетание 98 102 100 97 94 89 82 102
Всасывание 94 98 96 93 90 85 78 98
Вокруг корпуса 94 98 96 93 90 85 78 98
1 500 Нагнетание 105 108 113 110 107 102 97 115
Всасывание 101 103 108 106 103 100 95 111
Вокруг корпуса 96 99 103 100 96 90 85 104
ДН-12,5 1 000 Нагнетание 102 106 104 101 99 93 86 106
Всасывание 98 102 100 97 95 89 82 102
Вокруг корпуса 93 97 94 91 88 81 74 95
1 500 Нагнетание 109 112 117 114 111 106 101 119
Всасывание 104 107 112 110 107 104 99 115
Вокруг корпуса 100 103 107 104 100 94 89 108
ДН-13 1 000 Нагнетание 101 106 105 102 100 96 90 107
Всасывание 97 102 101 98 96 92 86 103
Вокруг корпуса 92 97 95 92 89 84 78 96
1 500 Нагнетание 110 113 118 115 112 107 102 120
Всасывание 106 109 114 111 108 103 98 116
Вокруг корпуса 101 104 108 105 101 95 90 109
ДН-15
ДН-15ГМ		 750 Нагнетание 98 103 102 99 97 93 87 104
Всасывание 94 99 98 95 93 85 83 100
Вокруг корпуса 89 94 92 89 86 89 75 93
1 000 Нагнетание 106 111 110 107 105 81 95 112
Всасывание 102 107 106 103 101 101 91 108
Вокруг корпуса 97 102 100 97 94 97 83 101
1 500 Нагнетание 115 118 123 120 117 89 107 124
Всасывание 111 114 119 116 113 112 104 121
Вокруг корпуса 106 109 113 110 106 108 95 114
ДН-17
ДН-17ГМ		 750 Нагнетание 103 108 107 104 102 98 92 109
Всасывание 95 104 103 100 98 94 88 105
Вокруг корпуса 94 99 97 94 91 86 89 98
1 000 Нагнетание 110 115 114 111 109 105 99 116
Всасывание 106 111 110 107 105 101 95 112
Вокруг корпуса 101 106 104 101 99 93 87 105
1 500 Нагнетание 111 114 119 116 113 108 103 121
Всасывание 107 110 115 112 109 104 99 117
Вокруг корпуса 102 105 109 106 102 96 91 110
ДН-19
ДН-19ГМ		 600 Нагнетание 102 104 102 100 97 94 90 105
Всасывание 98 100 98 96 93 90 86 101
Вокруг корпуса 93 95 92 90 86 82 78 95
750 Нагнетание 107 112 111 108 106 102 96 113
Всасывание 103 108 107 104 102 98 92 109
Вокруг корпуса 98 102 101 98 96 90 83 102
1 000 Нагнетание 114 119 118 115 113 109 103 120
Всасывание 110 115 114 111 109 105 99 116
Вокруг корпуса 105 110 108 105 103 97 90 109
ДН-21
ДН-21ГМ		 600 Нагнетание 105 107 105 103 100 97 93 108
Всасывание 101 103 101 99 96 93 89 104
Вокруг корпуса 96 98 95 93 89 85 81 98
750 Нагнетание 110 115 114 111 109 105 99 116
Всасывание 106 111 110 107 105 101 95 112
Вокруг корпуса 101 106 104 101 98 93 86 105
1 000 Нагнетание 117 122 121 118 116 112 106 123
Всасывание 113 118 117 114 112 108 102 119
Вокруг корпуса 108 113 111 108 106 100 93 112
ДН-22
ДН-22ГМ		 600 Нагнетание 104 103 100 96 90 85 81 107
Всасывание 97 95 94 94 86 83 81 100
Вокруг корпуса 87 90 84 84 82 81 73 90
750 Нагнетание 109 111 109 104 99 93 87 115
Всасывание 102 103 103 102 95 91 87 108
Вокруг корпуса 92 97 93 92 92 89 80 97
1 000 Нагнетание 116 118 116 111 106 100 94 122
Всасывание 109 120 120 109 102 98 94 115
Вокруг корпуса 99 105 100 99 99 96 87 103
ДН-24
ДН-24ГМ		 750 Нагнетание 112 114 112 107 102 96 90 113
Всасывание 105 106 106 105 97 93 90 108
Вокруг корпуса 95 100 95 95 95 92 83 101
ДН-24,3 750 Нагнетание 109 112 110 106 102 97 89 112
Всасывание 104 107 106 103 99 93 86 108
Вокруг корпуса 105 106 101 101 97 91 85 105
ДН-26
ДН-26ГМ		 750 Нагнетание 115 117 115 110 115 98 93 119
Всасывание 107 108 109 108 110 97 93 114
Вокруг корпуса 97 103 97 97 97 95 86 103

ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=100°С.

Акустические характеристики тягодутьевых машин типа ДН №15÷24НЖ, ДН №12,5÷26Ф

Типоразмер машины Частота вращения, мин-1 Зона измерений Значения уровней звуковой мощности Lpi, дБ в октавных полосах f, Гц LpA, дБА
125 250 500 1000 2000 4000 8000
ДН-15НЖ 750 Нагнетание 98 103 102 99 97 93 87 104
Всасывание 94 99 98 95 93 85 83 100
Вокруг корпуса 89 94 92 89 86 89 75 93
1 000 Нагнетание 106 111 110 107 105 81 95 112
Всасывание 102 107 106 103 101 101 91 108
Вокруг корпуса 97 102 100 97 94 97 83 101
1 500 Нагнетание 115 118 123 120 117 89 107 125
Всасывание 111 114 119 116 113 112 104 121
Вокруг корпуса 106 109 113 110 106 108 95 114
ДН-17НЖ 750 Нагнетание 103 108 107 104 102 98 92 109
Всасывание 95 104 103 100 98 94 88 105
Вокруг корпуса 94 99 97 94 91 86 89 98
1 000 Нагнетание 110 115 114 111 109 105 99 116
Всасывание 106 111 110 107 105 101 95 112
Вокруг корпуса 101 106 104 101 99 93 87 105
1 500 Нагнетание 111 114 119 116 113 108 103 121
Всасывание 107 110 115 112 109 104 99 117
Вокруг корпуса 102 105 109 106 102 96 91 110
ДН-19НЖ 600 Нагнетание 102 104 102 100 97 94 90 105
Всасывание 98 100 98 96 93 90 86 101
Вокруг корпуса 93 95 92 90 86 82 78 95
750 Нагнетание 107 112 111 108 106 102 96 113
Всасывание 103 108 107 104 102 98 92 109
Вокруг корпуса 98 102 101 98 96 90 83 102
1 000 Нагнетание 114 119 118 115 113 109 103 120
Всасывание 110 115 114 111 109 105 99 116
Вокруг корпуса 105 110 108 105 103 97 90 109
ДН-24НЖ 750 Нагнетание 112 114 112 107 102 96 90 113
Всасывание 105 106 106 105 97 93 90 108
Вокруг корпуса 95 100 95 95 95 92 83 101
ДН-12,5Ф исп-1 1 000 Нагнетание 98 105 101 100 95 93 88 104
Всасывание 93 99 97 96 93 91 87 101
Вокруг корпуса 91 97 89 88 86 84 76 83
1 500 Нагнетание 107 112 112 110 107 104 99 115
Всасывание 103 106 108 107 105 102 98 112
Вокруг корпуса 101 105 102 99 97 95 90 93
ДН-21МФ
ДН-21МФГМ		 1 000 Нагнетание 116 123 119 118 114 111 109 123
Всасывание 111 117 116 115 112 110 108 120
Вокруг корпуса 110 115 108 107 105 103 101 113
ДН-22Ф
ДН-22ФГМ		 750 Нагнетание 119 119 118 116 110 110 108 121
Всасывание 117 117 116 113 110 107 105 118
Вокруг корпуса 115 113 109 105 104 99 67 112
1 000 Нагнетание 120 123 121 117 113 108 100 122
Всасывание 115 118 117 114 110 104 98 119
Вокруг корпуса 116 117 112 112 108 103 98 116
ДН-24Ф
ДН-24ФГМ		 750 Нагнетание 123 122 122 119 117 114 — 125
Всасывание 120 120 119 116 114 110 — 122
Вокруг корпуса 119 117 114 108 107 102 — 116
ДН-26Ф
ДН-26ФГМ		 750 Нагнетание 125 125 124 122 119 116 — 127
Всасывание 123 123 122 119 116 113 — 124
Вокруг корпуса 121 119 115 111 110 105 — 118

ПРИМЕЧАНИЕ: Акустические характеристики приведены для условий: аппарат осевой направляющий полностью открыт, Pбар=760 мм рт. ст., температура перемещаемой среды t=100°С.

Описание

Скачать

Похожие товары


    Важно заполнить это поле


    Важно заполнить это поле



    Он будет закрыт в 0 секунд
