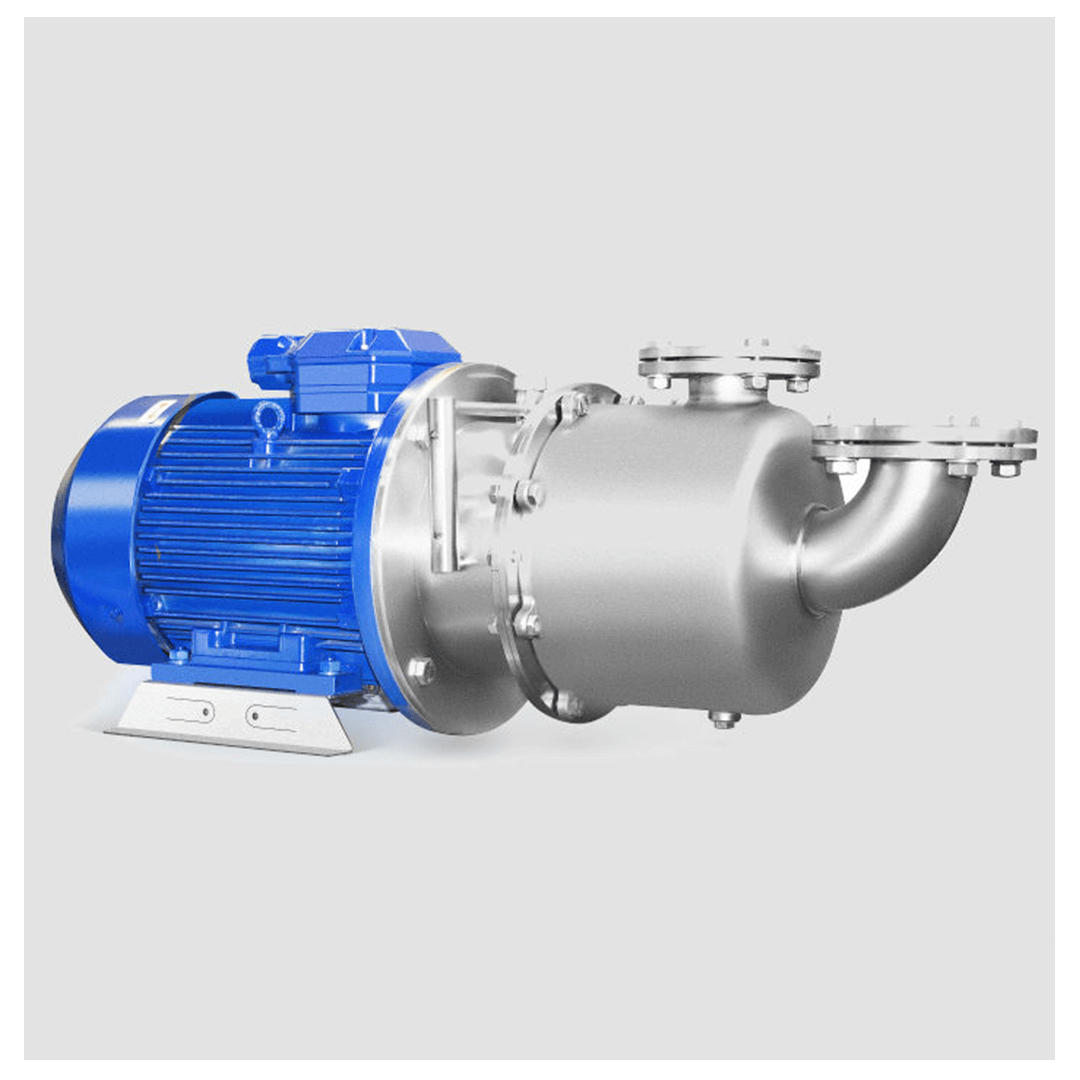

Центробежные самовсасывающие насосы ХМс

Центробежные самовсасывающие насосы ХМс

Самовсасывающие насосы ХМс предназначены для перекачивания химически активных жидкостей, кислот, щелочей, нефтепродуктов, растворителей и вязких сред. Насосы создают вакуум до 8 м вод. ст., работают с жидкостями плотностью до 1,85 г/см³ и температурой от -40°С до +140°С (с доработкой до -60°С и +280°С).

Пищевые насосы, Химические насосы

Описание

Самовсасывающие химические насосы ХМс – надежное оборудование для агрессивных жидкостей

Самовсасывающие насосы ХМс предназначены для перекачивания широкого спектра химически активных жидкостей, включая:

  • кислоты (азотная, серная, уксусная, молочная, винная, бензойная и др.),
  • щелочи (едкий натр, едкий калий, известковое молоко),
  • нефтепродукты (бензин, керосин, дизельное топливо, мазут, битум, моторные масла),
  • растворители (ацетон, толуол, уайт-спирит),
  • спирты (метиловый, изопропиловый, бензиловый),
  • дезинфицирующие растворы, лаки, перекись водорода, формалин, хлороформ.

Насосы создают вакуум до 8 м вод. ст., что позволяет всасывать жидкость из ёмкостей, цистерн, танкеров, авто- и ж/д цистерн.

Преимущества насосов ХМс:

  • Рабочий диапазон температур от -40°С до +140°С (по запросу – от -60°С до +280°С)
  • Высокая эффективность и надежность
  • Работа с вязкими жидкостями до 1000 сСт
  • Устойчивость к коррозии – проточная часть из стали 12Х18Н10Т или 10Х17Н13М2Т

    Варианты исполнения:

  • взрывозащищённые электродвигатели
  • двойные торцевые уплотнения JOHN CRANE
  • бачки для затворной жидкости
  • различные фланцевые соединения (ГОСТ 33259-2015)

Дополнительные возможности:

Тележки для мобильного использования
Системы защиты (тепловая, от сухого хода)
Пускозащитная аппаратура
Рубашки электро- и парообогрева, системы охлаждения

Самовсасывающие насосы ХМс – оптимальное решение для промышленности, нефтехимии и химического производства.

Характеристики

Марка насоса Тип рабочего колеса Подача,
м3/ч		 Напор,м Частота вращения,об/мин Доп.кавит. запас, м Мощность* эл.двигателя,кВт Масса в общепром. исп.,кг Масса во взрывозащ. исп.,кг
ХМс 6,3/20К5-1,5/2 открытое 3,5 — 15 17 -22 3000 3 1,5 20 25
ХМс 6,3/25К5-1,5/2 открытое 3,5 — 12 22 -25 3000 3 1,5 20 25
ХМс 6,3/30К5-2,2/2 закрытое 4-10 35-30 3000 3 2,2 36 44
ХМс 6,3/50К5-5,5/2 закрытое 4-10 55-47 3000 1,8 5,5 45,5 52,5
ХМс 12,5/20К5-2,2/2 открытое 8-14 23-19 3000 2,8 2,2 23 31
ХМс 12,5/30К5-3/2 закр./откр. 8-14 34-32 3000 1,8 3,0 30 44,5
ХМс 12,5/50К5-5,5/2 закрытое 8-16 55-45 3000 1,2 5,5 55 62
ХМс 20/20К5-4,0/2 закр./откр. 14-25 20-20 3000 2,2 4,0 42 48
ХМс 25/30К5-5,5/2 закр./откр. 14-32 38-30 3000 2,3 5,5 45,5 52,5
ХМс 25/50К5-7,5/2 закрытое 14-32 53-38 3000 2,8 7,5 71 75
ХМс 35/25К5-5,5/2** закр./откр 25-40 28 — 25 3000 3,5 5,5 45,5 52,5
ХМс 35/26К5-7,5/2 закр./откр. 25-40 29 — 26 3000 3,5 7,5 68 72
ХМс 50/30К5-7,5/2 открытое 30-65 32-24 3000 3,2 7,5 72 76
ХМс 50/50К5-15/2 открытое 30 — 70 46-38 3000 3,5 15,0 140 156
ХМс 80/20К5-11/2 открытое 60-80 25-20 3000 4,8 11,0 131 147
ХМс 100/50К5-30,0/2 закрытое 80-120 52-45 3000 3,2 30,0 225 275
ХМс 70/80К5-30/2 открытое 50-80 85-80 3000 — 30,0 225 275

* — Мощность двигателя указанная в таблице соответствует плотности перекачиваемой жидкости 1000 кг/м3 и вязкости 1 сСт

** — Насос ХМс 35/25К5-5,5/2 с успехом заменяет насос СВН-80.

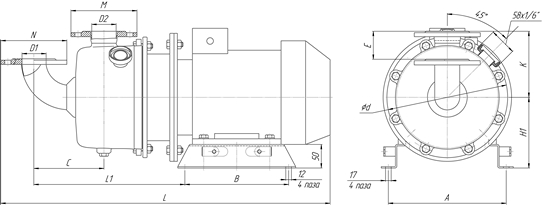

Габаритные и присоединительные размеры электронасосов ХМс

Насос с двигателем общепромышленного исполнения с одинарным торцевым уплотнением.

Марка электронасоса Размеры, мм
A B d D1 D2 L* L1 C E H1 K
ХМс 6,3/20К5-1,5/2 200 170 215 50 32 550 250 140 29 130 110
ХМс 6,3/25К5-1,5/2 200 170 215 50 32 550 250 140 29 130 110
ХМс 6,3/30К5-2,2/2 200 170 264 50 50 640 312 150 56 130 140
ХМс 6,3/50К5-5,5/2 250 220 310 50 50 740 340 160 86 150 165
ХМс 12,5/20К5-2,2/2 200 170 215 50 32 575 250 140 29 130 110
ХМс 12,5/30К5-3/2 250 200 264 50 50 655 316 150 56 140 140
ХМс 12,5/50К5-5,5/2 250 220 310 50 50 740 340 160 86 150 165
ХМс 20/20К5-4/2 250 200 264 50 50 668 316 150 56 150 140
ХМс 25/30К5-5,5/2 250 220 264 50 50 698 320 150 56 150 140
ХМс 25/50К5-7,5/2 280 220 310 50 50 795 340 160 86 162 165
ХМс 35/25К5-5,5/2 250 220 264 50 50 698 320 150 56 150 140
ХМс 35/26К5-7,5/2 280 220 264 50 50 722 328 150 56 162 140
ХМс 50/30К5-7,5/2 280 220 310 80 50 828 410 180 65 162 165
ХМс 50/50К5-15/2 254 330 310 80 50 890 432 180 65 220 165
ХМс 80/20К5-11/2 330 250 310 80 65 890 432 180 65 182 165
ХМс 100/50К5-30,0/2 279 361 402 100 65 1190 545 200 90 240 192
ХМс 70/80К5-30/2 279 361 402 100 65 1190 545 200 90 240 192

*— габаритная длина может отличаться от указанного в зависимости от марки поставляемого электродвигателя.

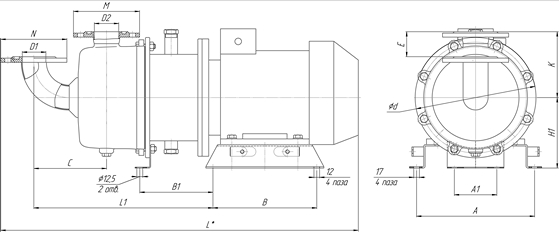

Насос с двигателем общепромышленного исполнения с двойным торцевым уплотнением.

Насос с двигателем общепромышленного исполнения с двойным торцевым уплотнением.

Марка электронасоса Размеры, мм
A A1 B B1 d D1 D2 L* L1 C E H1 K
ХМс 6,3/20К55А-1,5/2 200 139 170 150 215 50 32 610 310 140 29 130 110
ХМс 6,3/30К55А-2,2/2 200 90 170 — 264 50 50 706 378 150 56 130 140
ХМс 6,3/50К55А-5,5/2 250 150 220 — 310 50 50 790 390 160 86 150 165
ХМс 12,5/20К55А-2,2/2 200 139 170 150 215 50 32 635 310 140 29 130 110
ХМс 12,5/30К55А-3/2 250 90 200 — 264 50 50 721 382 150 56 140 140
ХМс 12,5/50К55А-5,5/2 250 150 220 — 310 50 50 790 390 160 86 150 165
ХМс 20/20К55А-4/2 250 90 200 — 264 50 50 734 382 150 56 150 140
ХМс 25/30К55А-5,5/2 250 90 220 — 264 50 50 764 386 150 56 150 140
ХМс 25/50К55А-7,5/2 280 150 220 — 310 50 50 845 390 160 86 162 165
ХМс 35/26К55А-5,5/2 250 90 220 — 264 50 50 764 386 150 56 150 140
ХМс 35/25К55А-7,5/2 280 90 220 — 264 50 50 788 394 150 56 162 140
ХМс 50/30К55А-7,5/2 280 150 220 — 310 80 50 878 460 180 65 162 165
ХМс 50/50К55А-15/2 254 — 330 — 310 80 50 940 482 180 65 220 165
ХМс 80/20К55А-11/2 330 150 250 — 310 80 65 940 482 180 65 182 165
ХМс 100/50К55А-30/2 279 — 361 — 402 100 65 1249 604 200 90 240 192
ХМс 70/80К55А-30/2 279 — 361 — 402 100 65 1249 604 200 90 240 192

*— габаритная длина может отличаться от указанного в зависимости от марки поставляемого электродвигателя.

Внимание: при монтаже электронасоса необходимо обеспечить на нагнетании вертикальный участок трубопровода высотой 300-400 мм
