Центробежные насосы ОНЦ

Центробежные насосы ОНЦ

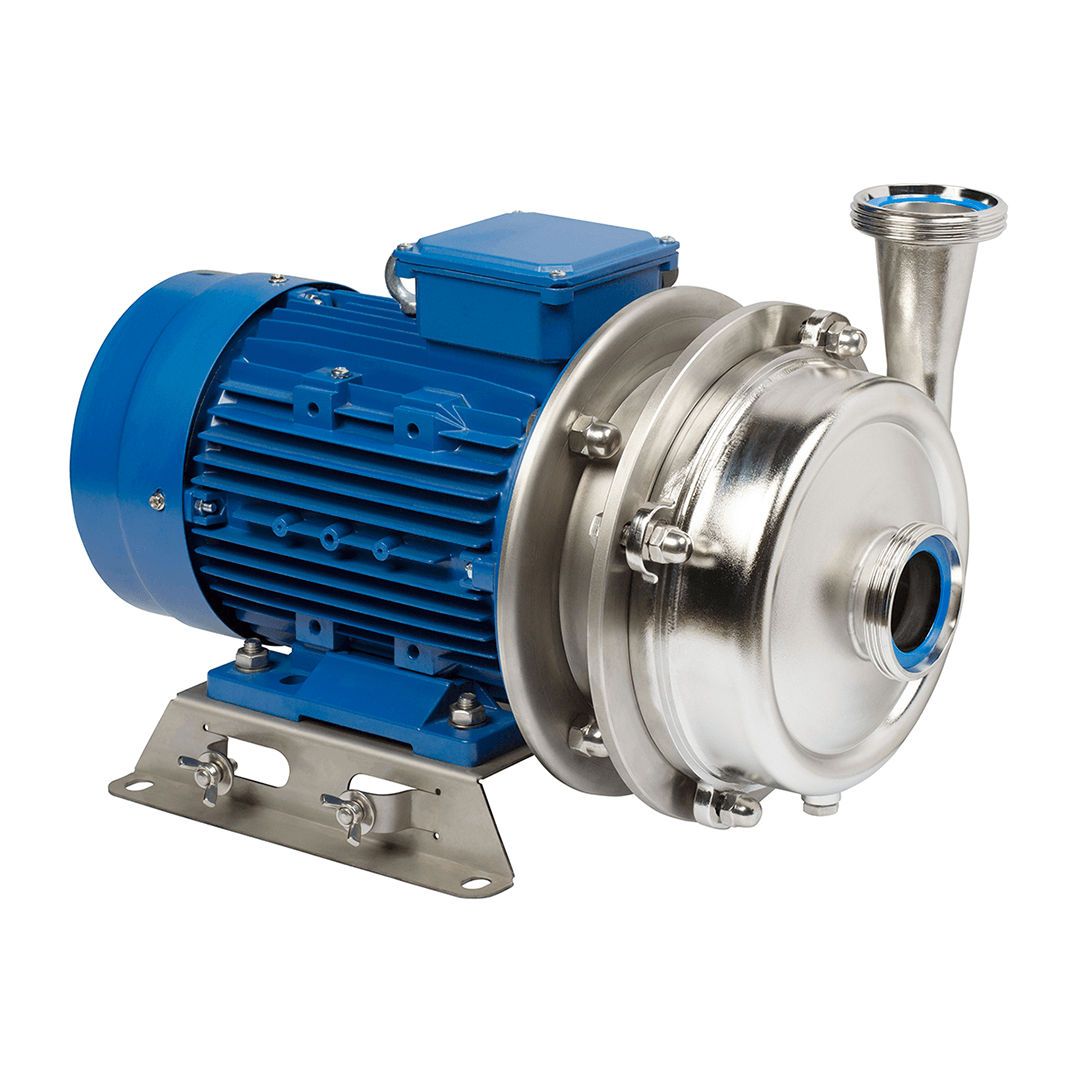

Центробежные насосы ОНЦ – надежное решение для пищевой промышленности. Предназначены для перекачивания молока, соков, алкогольных напитков, растительных масел, пивного сусла и других жидкостей. Рабочая температура от -40°C до +140°C. Подходят для работы с вязкими средами и CIP-моек. Возможна комплектация взрывозащищёнными двигателями и системами управления.

Категория: Пищевые насосы

Описание

ОНЦ – центробежные пищевые насосы для различных отраслей

Назначение

Насосы ОНЦ разработаны для транспортировки жидкостей в пищевой промышленности:

Молочная отрасль: молоко, сливки, сыворотка, сгущённое молоко, кисломолочные продукты.
Пивоварение: сусло, затор, гидролизаты, спиртовые растворы.
Виноделие и производство алкоголя: вино, спирт, коньяк, водка, купаж, барда.
Безалкогольные напитки: соки, сиропы, минеральная вода, квас, газированные напитки.
Консервная промышленность: соусы, маринады, рассолы, сиропы.

Подходят для откачивания вязких сред из-под вакуума в составе вакуумно-выпарных установок.

Конструкция и особенности

Рабочие колёса открытого типа – для вязких сред (растительные масла, жиры).
Температурный диапазон: от -40°C до +140°C.
Совместимость с CIP-мойками – устойчивость к горячим моющим растворам (до 80°C).
Возможность работы «на сухую» (2–3 минуты) благодаря системе двойного торцевого уплотнения и затворной жидкости.
Комплектация под задачи:
Взрывозащищённые двигатели.
Системы управления и датчики (температура, давление, уровень).
Нержавеющие кожухи, демпфирующие ножки, шнеки для вязких жидкостей.
Рубашки обогрева и охлаждения.

Аналоги и совместимость

ОНЦ полностью взаимозаменяемы с Я9-ОНЦ, ОНЦ1 и импортными насосами SIEVA 10, 20, 40 (ZIEVA).

Преимущества ОНЦ

✔ Широкий спектр применения в пищевой промышленности.
✔ Надежность и долговечность, устойчивость к агрессивным средам.
✔ Адаптация под любые производственные условия.
✔ Вся необходимая сертификация в наличии.

ОНЦ – идеальный выбор для предприятий пищевой отрасли, требующих надежных и эффективных насосных решений.

Характеристики

Электронасосы с электродвигателями 3000об./мин.

Марка насоса Тип рабочего колеса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт (работа по воде) Масса в общепром. исп.,
кг		 Масса во взрыво­защ. исп.,
кг
ОНЦ 1,5/10К5-0,55/2 открытое 0,5 — 2,5 14 — 12 3000 0,55 7,5 15
ОНЦ 1,5/15К5-0,55/2 открытое 0,1 — 2 18 — 15 3000 0,55 7,5 15
ОНЦ 1,5/20К5-0,75/2 открытое 1 — 3 25 — 18 3000 0,75 15,5 19
ОНЦ 3,5/10К5-0,55/2 открытое 2 — 6 13 — 11 3000 0,55 7,5 15
ОНЦ 3,5/20К5-1,1/2 открытое 2 — 6 26 — 17 3000 1,1 15,5 19
ОНЦ 6,3/10К5-0,75/2 открытое 5 — 10 13 — 9 3000 0,75 15,5 19
ОНЦ 6,3/20К5-1,5/2 открытое 4 — 10 25 — 16 3000 1,5 18 23
ОНЦ 6,3/25К5-1,5/2 открытое 4 — 7 26 — 25 3000 1,5 18 23
ОНЦ 6,3/30К5-2,2/2 закр/откр 4 — 12 35 — 20 3000 2,2 22 30
ОНЦ 6,3/50К5-5,5/2* закрытое 4 — 10 55 — 47 3000 5,5 47 53
ОНЦ 10/10К5-0,75/2 открытое 8 — 11 12 — 9 3000 0,75 15,5 19
ОНЦ 12,5/20К5-1,5(2,2)/2 открытое 8 — 16 24 — 15 3000 1,5 (2,2) 18,5 26
ОНЦ 15/20К5-2,2/2 открытое 8 — 22 23 — 15 3000 2,2 18,5 26
ОНЦ 12,5/25К5-2,2/2 закр/откр 18 — 16 26 — 23 3000 2,2 19 30
ОНЦ 12,5/30К5-3,0/2 закрытое 8 — 18 35 — 22 3000 3,0 35 39
ОНЦ 12,5/30К5-3,0/2 открытое 8 — 18 35 — 22 3000 3,0 35 39
ОНЦ 12,5/50К5-5,5/2 закрытое 8 — 16 55 — 45 3000 5,5 49 56
ОНЦ 20/20К5-3,0/2 закр/откр 10 — 26 24 — 15 3000 3,0 35 45
ОНЦ 30/20К5-4,0/2 открытое 10 — 35 25 — 30 3000 4,0 38 48
ОНЦ 25/10К5-2,2/2 открытое 15 — 30 12 — 8 3000 2,2 25 33
ОНЦ 25/30К5-5,5/2 открытое 14 — 32 35 — 24 3000 5,5 43 50
ОНЦ 25/30К5-5,5/2 з закрытое 16 — 34 35 — 23 3000 5,5 43 50
ОНЦ 25/50К5-7,5/2 закрытое 14 — 32 53-38 3000 7,5 58 62
ОНЦ 25/80К5-15,0/2 закрытое 14 — 32 80 — 57 3000 15,0 155 180
ОНЦ 40/20К5-5,5/2 открытое 20 — 45 25 — 20 3000 5,5 49 56
ОНЦ 50/15К5-4,0(5,5)/2 закрытое 25-60 20-12 3000 4,0(5,5) 38 48
ОНЦ 50/30К5-7,5/2 закр/откр 25 — 60 35 — 22 3000 7,5 59 63
ОНЦ 50/50К5-15,0/2 закрытое 30-60 55 — 45 3000 15,0 150 175
ОНЦ 50/80К5-22,0/2 ОНЦ 50/80К5-22,0/2 закрытое 40-70 78 — 81 3000 22,0 202 220
ОНЦ 80/30К5-11,0/2 з закр/откр 60-80 25-30 3000 11,0 122 160
ОНЦ 80/50К5-18,5/2 закрытое 50-85 55 — 48 3000 18,5 170 195
ОНЦ 80/75К5-30,0/2 закрытое 80 75 3000 30,0 — —
ОНЦ 100/25К5-15,0/2 закрытое 80 — 110 30-20 3000 15,0 154 170
ОНЦ 100/30К5-18,5/2 закрытое 80 — 110 35 — 25 3000 18,5 175 200
ОНЦ 100/50К5-22,0/2 закрытое 80-110 55-45 3000 22,0 202 220

*— в малом корпусе.



Электронасосы с электродвигателями 1500об./мин.

Марка насоса Тип рабочего колеса Подача, м3/ч Напор, м Частота вращения, об/мин Мощность эл.двигателя, кВт (работа по воде) Масса в общепром. исп.,
кг		 Масса во взрыво­защ. исп.,
кг
ОНЦ 6,3/4К5-0,37/4 открытое 0,5 — 8 5 — 4,5 1500 0,37 — —
ОНЦ 10/5К5-0,55/4 открытое 1 — 12 5 — 4,5 1500 0,55 — —
ОНЦ 12,5/7К5-0,75/4 открытое 5 — 15 7 — 6,5 1500 0,75 — —
ОНЦ 25/7К5-1,5/4 открытое 10 — 30 7 — 6,5 1500 1,5 — —

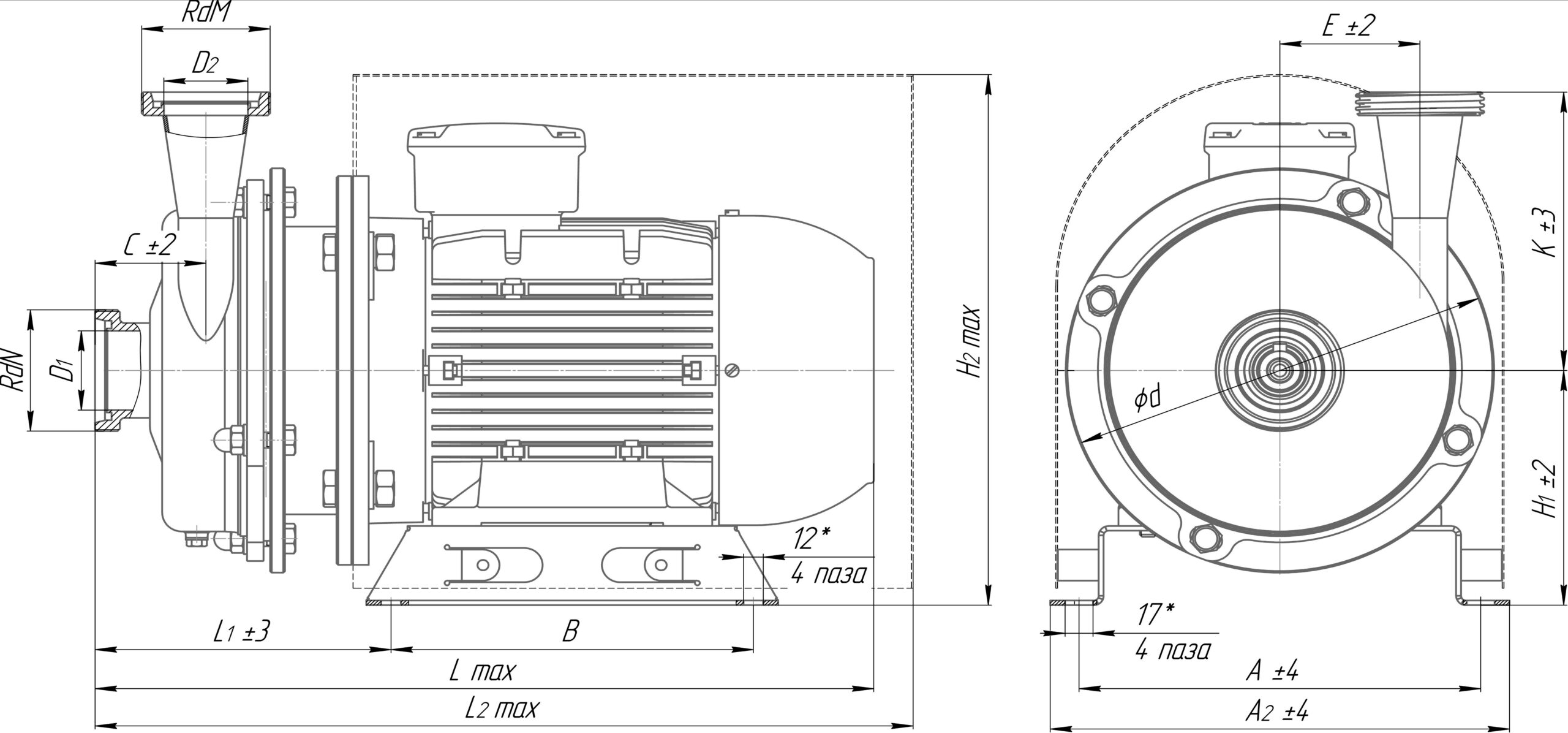

Габаритные и присоединительные размеры электронасосов ОНЦ с одинарным торцевым уплотнением

* — указан присоединительный размер лап двигателей до 11,0 кВт включительно. Свыше 11,0 кВт — паз 17 на 27 мм.

** Габаритная длина может отличаться в зависимости от марки поставляемого электродвигателя.

Габаритно-присоединительные размеры электронасосов с электродвигателями 3000об./мин.

Марка насоса Размеры, мм
A A2 B d** D1 N D2 M L**max L2 max L1 C
ЗРК/ОРК		 E H1 H2 max K
ОНЦ 1,5/10К5-0,55/2 200 230 150 145 20 44х1/6″ 20 44х1/6″ 310 350 110 /50 45 111 240 90
ОНЦ 1,5/15К5-0,55/2 200 230 150 145 20 44х1/6″ 20 44х1/6″ 310 350 110 /50 45 111 240 90
ОНЦ 1,5/20К5-0,75/2 200 230 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 /55 65 121 260 140
ОНЦ 3,5/10К5-0,55/2 200 230 150 145 20 44х1/6″ 20 44х1/6″ 310 350 110 /50 45 111 240 90
ОНЦ 3,5/20К5-1,1/2 200 230 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 /55 65 121 260 140
ОНЦ 6,3/10К5-0,75/2 200 230 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 /55 65 121 260 140
ОНЦ 6,3/20К5-1,5/2 200 230 170 210 32 58х1/6″ 32 58х1/6″ 380 470 140 /55 65 130 280 140
ОНЦ 6,3/25К5-1,5/2 200 230 170 210 32 58х1/6″ 32 58х1/6″ 380 470 140 /55 65 130 280 140
ОНЦ 6,3/30К5-2,2/2 200 230 170 260 50 78х1/6″ 32 58х1/6″ 425 495 200 56/63 85 140 280 150
ОНЦ 6,3/50К5-5,5/2 250 280 220 260 50 78х1/6″ 32 58х1/6″ 480 545 170 56/ 85 150 335 150
ОНЦ 10/10К5-0,75/2 200 230 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 /55 65 121 260 140
ОНЦ 12,5/20К5-2,2/2 200 230 170 210 32 58х1/6″ 32 58х1/6″ 395 465 140 /55 65 130 280 140
ОНЦ 15/20К5-2,2/2 200 230 170 210 32 58х1/6″ 32 58х1/6″ 395 465 140 /55 65 130 280 140
ОНЦ 12,5/25К5-2,2/2 200 230 170 260 50 78х1/6″ 32 58х1/6″ 430 495 170 56/63 85 140 280 150
ОНЦ 12,5/30К5-3,0/2 250 280 200 260 50 78х1/6″ 32 58х1/6″ 430 495 170 56/63 85 140 280 150
ОНЦ 12,5/50К5-5,5/2 250 280 220 310 50 78х1/6″ 50 78х1/6″ 500 565 195 52/85 110 160 335 180
ОНЦ 20/20К5-3,0/2 250 280 200 260 50 78х1/6″ 50 78х1/6″ 430 495 170 58/65 85 140 285 175
ОНЦ 30/20К5-4,0/2 250 280 200 260 50 78х1/6″ 50 78х1/6″ 450 — 170 58/65 85 150 325 175
ОНЦ 25/10К5-2,2/2 200 230 170 210 50 78х1/6″ 50 78х1/6″ 380 465 140 /55 45 130 280 150
ОНЦ 25/30К5-5,5/2 250 280 220 260 50 78х1/6″ 50 78х1/6″ 480 545 170 58/65 85 150 335 175
ОНЦ 25/50К5-7,5/2 280 310 220 310 50 78х1/6″ 50 78х1/6″ 550 580 215 52/85 110 162 365 180
ОНЦ 25/80К5-15,0/2 235 340 330 310 65 95х1/6″ 50 78х1/6″ 680 — 260 75/ 110 220 — 180
ОНЦ 40/20К5-5,5/2 250 280 220 260 65 95х1/6″ 50 78х1/6″ 500 565 170 58/65 85 160 335 175
ОНЦ 50/15К5-5,5/2 250 280 200 260 65 95х1/6″ 50 78х1/6″ 480 545 170 60/- 80 150 335 175
ОНЦ 50/30К5-7,5/2 280 310 220 310 80 110х1/4″ 50 78х1/6″ 550 580 215 67/- 105 162 365 180
ОНЦ 50/50К5-15,0/2 235 340 330 310 80 110х1/4″ 50 78х1/6″ 700 — 245 67/- 105 220 — 180
ОНЦ 50/80К5-22,0/2 270 375 361 310 80 110х1/4″ 50 78х1/6″ 710 — 275 67/- 105 240 — 180
ОНЦ 80/30К5-11,0/2 315 345 250 310 80 110х1/4″ 65 95х1/6″ 615 — 250 71/- 92 182 410 185
ОНЦ 80/50К5-18,5/2 235 335 330 310 80 110х1/4″ 65 95х1/6″ 735 — 295 71/- 92 220 — 185
ОНЦ 80/75К5-30,0/2 270 — 361 310 80 110х1/4″ 65 95х1/6″ 770 — — 85/- 92 240 — 185
ОНЦ 100/25К5-15,0/2 235 340 330 310 100 130х1/4″ 80 110х1/4″ 680 — 260 73/- 82 220 — 205
ОНЦ 100/30К5-18,5/2 235 335 330 310 100 130х1/4″ 80 110х1/4″ 735 — 295 73/- 82 220 — 205
ОНЦ 100/50К5-22,0/2 270 375 361 310 100 130х1/4″ 65 95х1/6″ 755 — 240 73/- 92 240 — 185

Габаритно-присоединительные размеры электронасосов с электродвигателями 1500об./мин.

Марка насоса Размеры, мм
A B d** D1 N D2 M L** L1 C E H1 K
ОНЦ 6,3/4К5-0,37/4 195 150 200 32 58х1/6″ 32 58х1/6″ 335 130 55 65 113 140
ОНЦ 10/5К5-0,55/4 190 150 258 50 78х1/6″ 50 78х1/6″ 430 165 60 80 130 175
ОНЦ 12,5/7К5-0,75/4 200 170 260 50 78х1/6″ 50 78х1/6″ 390 170 67 85 140 150
ОНЦ 25/7К5-1,5/4 197 200 310 80 110х1/4″ 50 78х1/6″ 475 205 70 110 165 180

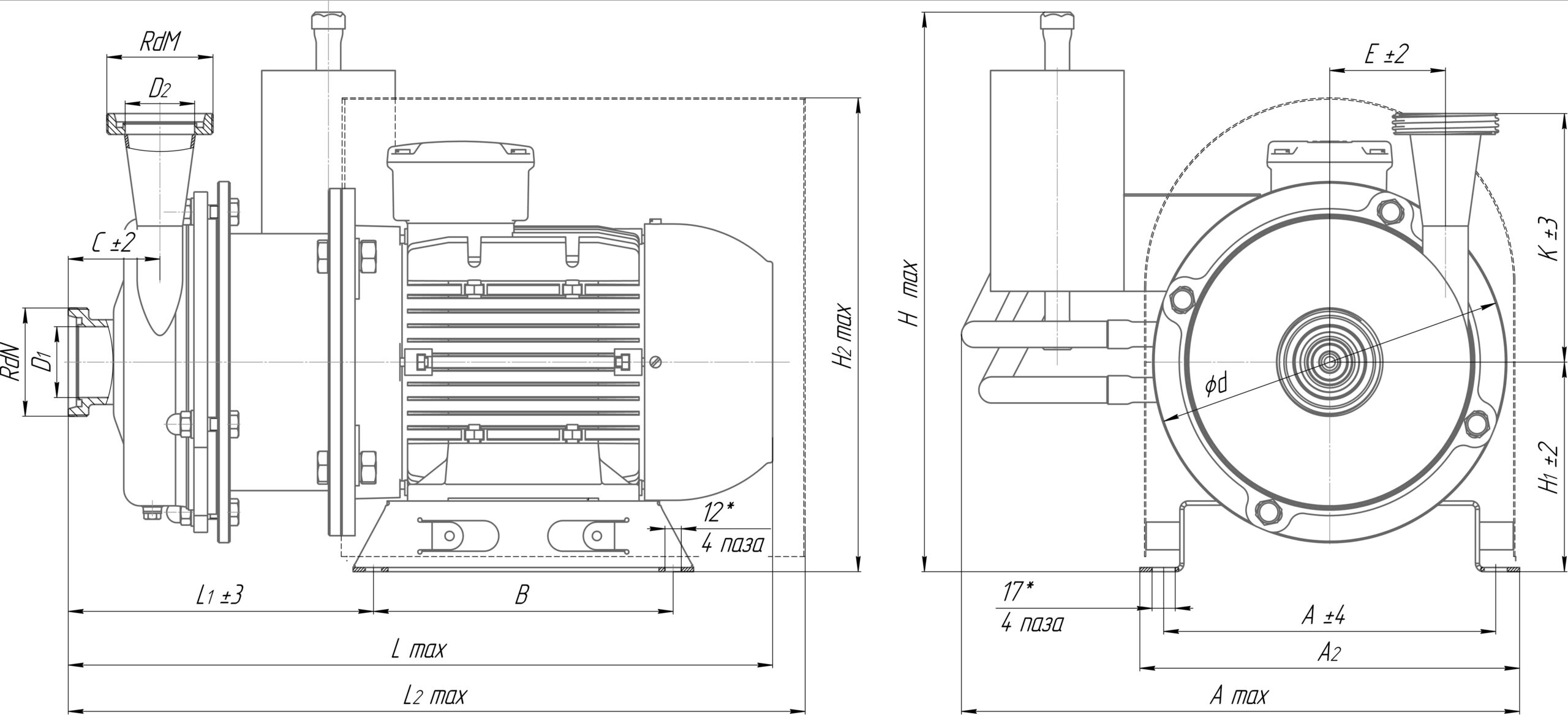

Габаритные и присоединительные размеры электронасосов ОНЦ с двойным торцевым уплотнением

* — указан присоединительный размер лап двигателей до 11,0 кВт включительно. Свыше 11,0 кВт — паз 17 на 27 мм.

** Габаритная длина может отличаться в зависимости от марки поставляемого электродвигателя

Габаритно-присоединительные размеры электронасосов с электродвигателями 3000об./мин.

Марка насоса Размеры, мм
A A2 A max B d** D1 N D2 M L**max L2 max L1 C
ЗРК/ОРК		 E H1 H max H2 max K
ОНЦ 1,5/10К55А-0,55/2 200 230 340 150 145 20 44х1/6″ 20 44х1/6″ 310 350 110 -/50 45 111 335 240 90
ОНЦ 1,5/15К55А-0,55/2 200 230 340 150 145 20 44х1/6″ 20 44х1/6″ 310 350 110 -/50 45 111 335 240 90
ОНЦ 1,5/20К55А-0,75/2 200 230 355 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 -/55 65 121 360 260 140
ОНЦ 3,5/10К55А-0,55/2 200 230 340 150 145 20 44х1/6″ 20 44х1/6″ 310 350 110 -/50 45 111 335 240 90
ОНЦ 3,5/20К55А-1,1/2 200 230 355 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 -/55 65 121 360 260 140
ОНЦ 6,3/10К55А-0,75/2 200 230 355 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 -/55 65 121 360 260 140
ОНЦ 6,3/20К55А-1,5/2 200 230 375 170 210 32 58х1/6″ 32 58х1/6″ 380 470 140 -/55 65 130 380 280 140
ОНЦ 6,3/25К55А-1,5/2 200 230 375 170 210 32 58х1/6″ 32 58х1/6″ 380 470 140 -/55 65 130 380 280 140
ОНЦ 6,3/30К55А-2,2/2 200 230 360 170 260 50 78х1/6″ 32 58х1/6″ 430 480 200 56/63 85 140 380 280 150
ОНЦ 6,3/50К55А-5,5/2 250 280 395 220 260 50 78х1/6″ 32 58х1/6″ 480 545 170 56/- 85 150 410 335 150
ОНЦ 10/10К55А-0,75/2 200 230 355 150 210 32 58х1/6″ 32 58х1/6″ 355 385 140 -/55 65 121 360 260 140
ОНЦ 12,5/20К55А-2,2/2 200 230 340 170 210 32 58х1/6″ 32 58х1/6″ 395 465 140 -/55 65 130 365 280 140
ОНЦ 15/20К55А-2,2/2 200 230 340 170 210 32 58х1/6″ 32 58х1/6″ 395 465 140 -/55 65 130 365 280 140
ОНЦ 12,5/25К55А-2,2/2 200 230 355 170 260 50 78х1/6″ 32 58х1/6″ 430 480 170 56/63 85 140 370 280 150
ОНЦ 12,5/30К55А-3,0/2 250 280 415 200 260 50 78х1/6″ 32 58х1/6″ 430 495 170 56/63 85 140 370 280 150
ОНЦ 12,5/50К55А-5,5/2 250 280 430 220 310 50 78х1/6″ 50 78х1/6″ 500 565 195 52/85 110 160 420 335 180
ОНЦ 20/20К55А-3,0/2 250 280 415 200 260 50 78х1/6″ 50 78х1/6″ 430 495 170 58/65 85 140 395 285 175
ОНЦ 30/20К55А-4,0/2 250 280 415 200 260 50 78х1/6″ 50 78х1/6″ 450 580 170 -/65 85 150 405 325 175
ОНЦ 25/10К55А-2,2/2 200 230 340 170 210 50 78х1/6″ 50 78х1/6″ 395 465 140 -/55 45 130 365 280 150
ОНЦ 25/30К55А-5,5/2 250 280 395 220 260 50 78х1/6″ 50 78х1/6″ 480 545 170 58/65 85 150 410 335 175
ОНЦ 25/50К55А-7,5/2 280 310 435 220 310 50 78х1/6″ 50 78х1/6″ 550 580 215 52/85 110 162 435 365 180
ОНЦ 25/80К55А-15,0/2 254 — — 330 310 65 95х1/6″ 50 78х1/6″ 680 — 260 75/77 110 220 — — 180
ОНЦ 40/20К55А-5,5/2 250 280 430 220 260 50 78х1/6″ 50 78х1/6″ 500 565 170 58/65 85 160 420 335 175
ОНЦ 50/15К55А-5,5/2 250 280 395 200 260 65 95х1/6″ 50 78х1/6″ 480 545 170 60/- 80 150 410 335 175
ОНЦ 50/30К55А-7,5/2 280 310 435 220 310 80 110х1/4″ 50 78х1/6″ 550 580 215 67/- 105 162 435 365 180
ОНЦ 50/50К55А-15,0/2 235 340 455 330 310 80 110х1/4″ 50 78х1/6″ 680 — 245 67/- 105 220 500 — 180
ОНЦ 50/80К55А-22,0/2 270 375 — 361 310 80 110х1/4″ 50 78х1/6″ 710 — 275 67/- 105 240 — — 180
ОНЦ 80/30К55А-11,0/2 315 345 455 250 310 80 110х1/4″ 65 95х1/6″ 615 — 250 71/- 92 182 465 410 185
ОНЦ 80/50К55А-18,5/2 235 335 — 330 310 80 110х1/4″ 65 95х1/6″ 735 — 295 71/- 92 220 — — 185
ОНЦ 80/75К55А-30,0/2 270 — — 361 310 80 110х1/4″ 65 95х1/6″ 770 — — 85/- 92 240 — — 185
ОНЦ 100/25К55А-15,0/2 235 340 — 330 310 100 130х1/4″ 80 110х1/4″ 680 — 260 73/- 82 220 — — 205
ОНЦ 100/30К55А-18,5/2 235 335 — 330 310 100 130х1/4″ 80 110х1/4″ 735 — 295 73/- 82 220 — — 205
ОНЦ 100/50К55А-22,0/2 270 375 — 361 310 100 130х1/4″ 65 95х1/6″ 755 — 240 73/- 92 240 — — 185
